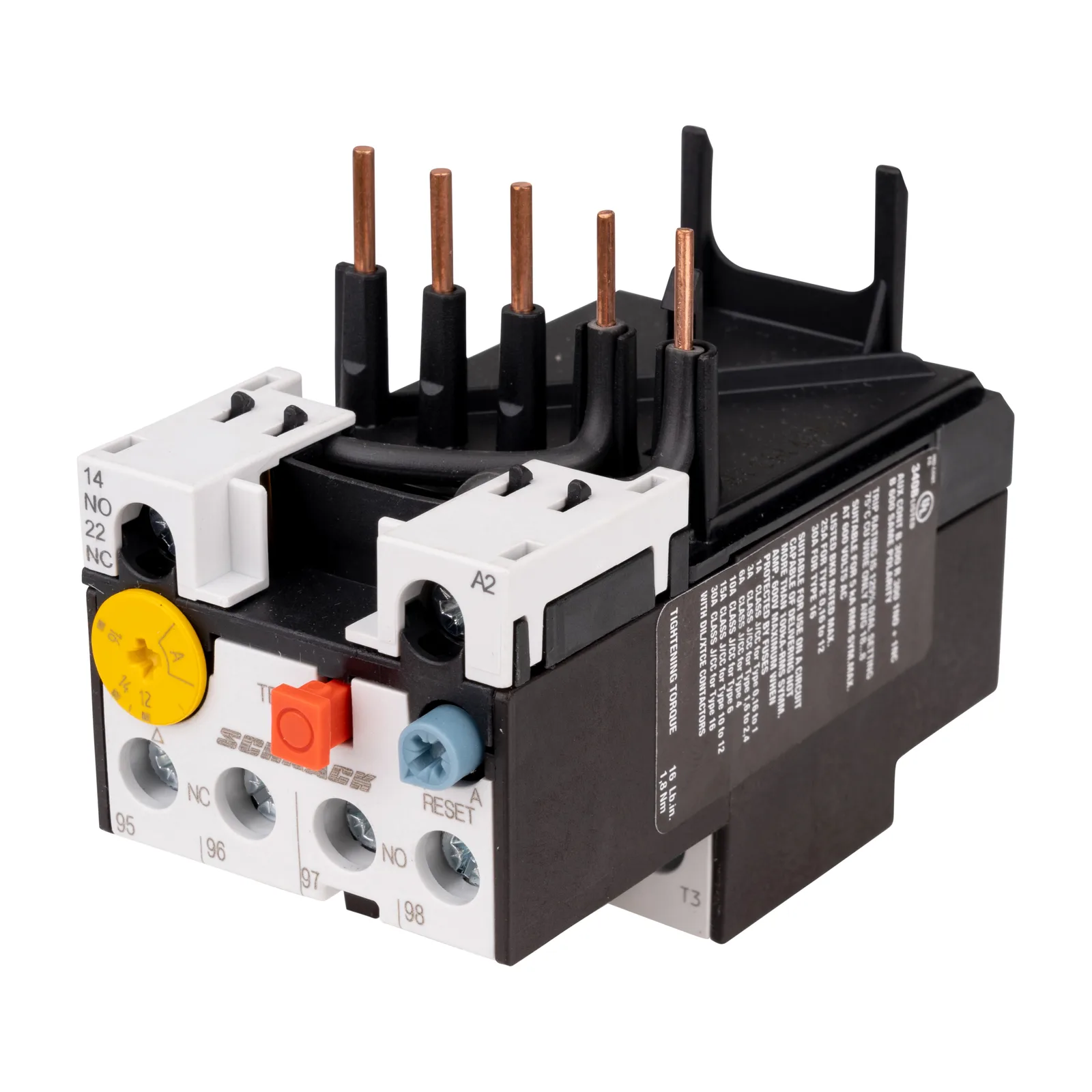

Bimetalni zaštitni relej LTT, veličina 0 | 12 - 16A

Specifikacije

Strujno područje

12-16

Masa

0,15

Između glavnih kontakata

440

Philips/Pozidriv odvijač [pomoćni kontakti]

PZ 2

AC-15 mirni (N/C) kontakt 120V Ie

1,5

Između pomoćnih kontakata

240

Nazivni radni napon

690

Jedinica pakiranja

1

Priključni vijak [pomoćni kontakti]

M3,5

Nazivni napon izolacije [Ui]

690

Nazivni impulsni podnosivi napon [pomoćni kontakt] Uimp

4000

AC-15 radni (N/O) kontakt 500V Ie

0,5

Prenaponska kategorija/stupanj zagađenja

III/3

Priključni vijak [glavni kontakti]

M4

Tip

Bimetalna zaštita motora

AC-15 mirni (N/C) kontakt 220V 230V 240V Ie

1,5

Temperatura okoline (otvoren)

-25 / +55

Mehanička otpornost na polu-sinusoidni udar 10ms

10

DC L/R ≦ 15ms napomena

Uvjeti uklapanja i isklapanja prema DC-13, vremenska konstanta L/R kako je specificirano

Jednožilni ili višežilni (glavni kontakti)

18 - 8

Veličina

0

Overvoltage cat./pollution degree[contr.cir.cable]

III/3

AC-15 mirni (N/C) kontakt 380V 400V 415V Ie

0,9

Pilot Duty DC pogon

R300

Donja vrijednost raspona podešavanja

3

AC-15 radni (N/O) kontakt 380V 400V 415V Ie

0,5

DC L/R ≦ 15ms 110V Ie

0,4

Jednožilni [pomoćni kontakti]

1 x (0,75 - 4) | 2 x (0,75 - 4)

Skidanje izolacije u duljini (pomoćni kontakti)

8

Temperatur compensation residual error > 40 ºC

≦ 0,25 %/K

Philips/Pozidriv odvijač [glavni kontakti]

PZ 2

Kompenzacija temperature

continuously

Pilot Duty AC pogon

B300, B600

Gornja vrijednost raspona podešavanja

5,4

Rated insulation voltage auxiliary circuit Ui

500

Kad se upravlja okomito s prednje strane (EN 50274)

Zaštita od dodira prstima i šakom

Neto težina (kg/m)

0,14

Temperatura okoline (ugrađen)

-25 / +40

Fleksibilni s kabelskim završetkom (glavni kontakti)

1 x (1 - 4) | 2 x (1 - 4)

AC-15 radni (N/O) kontakt 120V Ie

1,5

DC L/R ≦ 15 ms 60 V Ie

0,75

Maksimalni osigurač

6

AC-15 radni (N/O) kontakt 220V 230V 240V Ie

1,5

Jednožilni (glavni kontakti)

1 x (1 - 6) | 2 x (1 - 6)

Nazivni udarni podnosivi napon [Uimp]

6000

DC L/R ≦ 15 ms 24 V Ie

0,9

Podesivi raspon struje

12 - 16

Finožični s kabelskim završetkom [pomoćni kontakt]

1 x (0,75 - 2,5) | 2 x (0,75 - 2,5)

Između pomoćnih i glavnih kontakata

440

Konvencionalna termička struja Ith

6

600 V High Fault SCCR (fuse)

100

DC L/R ≦ 15ms 220V Ie

0,2

Jednožilni ili višežilni (pomoćni kontakti)

2 x (18 - 14)

Nazivni radni napon [pomoćni kontakt] Ue

500

IP stupanj zaštite

IP20

Standardni odvijač (glavni kontakti)

1 x 6

Moment pritezanja (glavni kontakt)

1,80

600 V High Fault max. Fuse

30 Class J/CC

Moment pritezanja (pomoćni kontakt)

1,20

Standardi

IEC 60947, EN 60947

Norma

IEC EN 60947

Skidanje izolacije u duljini (glavni kontakti)

10

Uvjeti okoline

Vlažnost i toplina, konstantno, prema IEC 60068-2-78;Vlažnost i toplina, ciklički, prema IEC 60068-2-30

JP

70

AC-15 mirni (N/C) kontakt 500V Ie

0,8

Disipacija snage

5,40

Standardni odvijač (pomoćni kontakti)

1 X 6

EAN

9004840841657

Jedinica prodaje

Kom
